開通できない場合本マニュアルはベストエフォートStandardハイブリッドタイプおよびベストエフォートStandardクローズドタイプ（F71）の機器設置マニュアルです。
本機器は以下の手順で設置いただき、「電源をON」にすることで、初期設定を自動で開始します。
初期設定のため 「10分程度」お待ちください。初期設定完了後、お客様にて通信ができることをご確認ください。
- 本機器は、10分程度で初期設定が完了致します。
-
10分を経過後も通信ができない場合は、電源周りや回線終端装置との接続を再確認し、そのままお待ちください。
それでも通信ができない状態が継続している場合は、ご契約時にご案内しております「故障連絡先」までお問い合わせください。
手順1. 回線終端装置とルータの接続

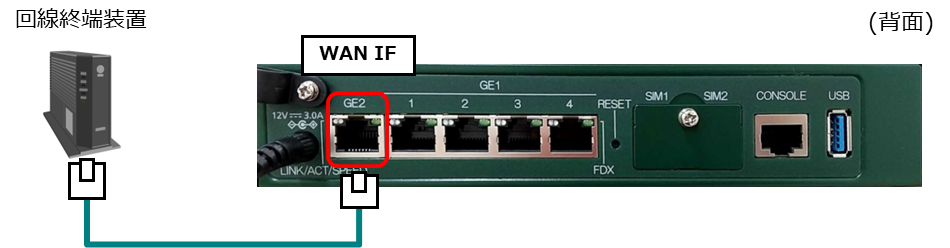

回線終端装置 (ONU）とWANポート(GE2)の間を、同梱されたLANケーブルで接続します。
手順2. 電源の接続

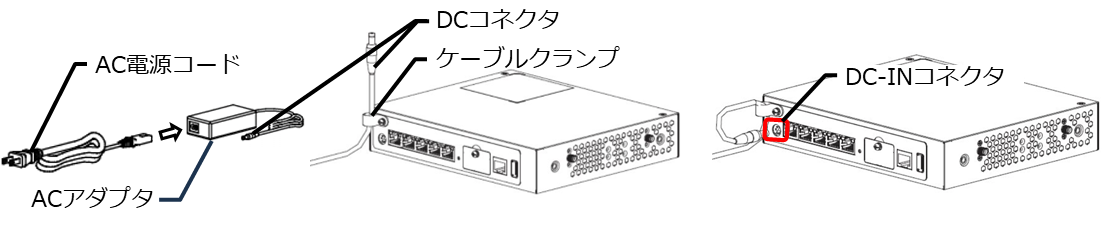

同梱されているACアダプタ（黒色）とAC電源コード（黒色）を接続し、本装置背面のケーブルクランプに通します。
ケーブルクランプに通した後、本装置背面のDC-INコネクタに接続します。
最後にAC電源コードをコンセントに接続します。
手順3. LTE用外付けアンテナ端子の接続
- 注）本アンテナ端子を接続しない場合、ワイヤレス回線を利用できません。必ず接続ください。

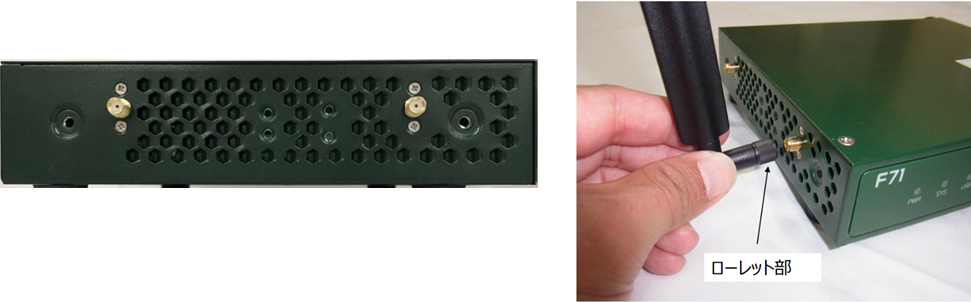

- 左側面のLTEアンテナ端子に、LTE用外付けアンテナ端子のローレット部を接続します。
【注意事項】

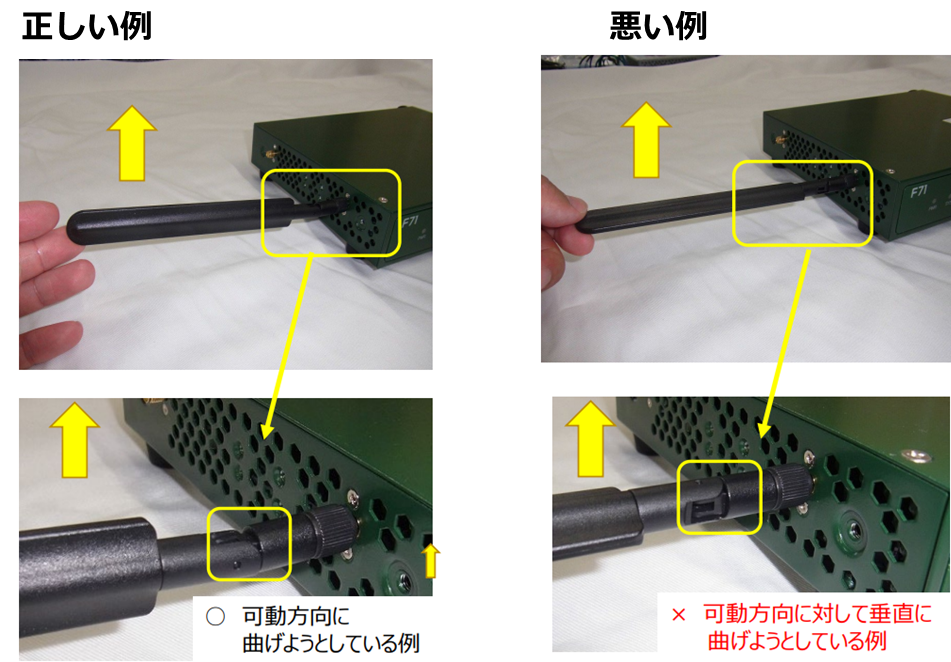

装置にアンテナを取り付け後に先端を折り曲げると破損のリスクがあるので、以下の様に予めアンテナを立てた状態でローレット部のみを回転させて、装置本体のアンテナ端子に接続してください。
アンテナの先端を黄色の矢印方向に立てる際にはアンテナの可動方向を確認してからアンテナを折り曲げてください。
手順4. LEDランプの確認
- 電源接続から装置起動まで約5分程かかります。
- ルータの電源を入れると、暗号化された安全な通信経路（TLS）を使用し、インターネットを通じて自動的に初期設定（起動から10分程度）が行われます。
-

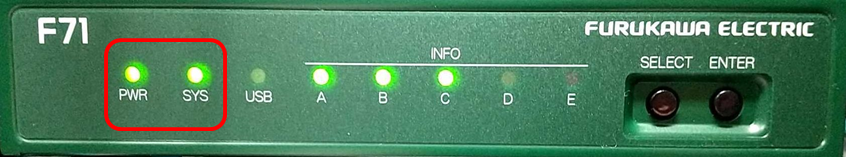

初期設定が完了すると、PWRランプとSYSランプが点滅状態から、どちらも点灯状態（下記画像中赤枠のLEDランプ表示）となります。
この状態になりましたら、次の手順に進んでください。
手順5. 本機器とお客さま端末の接続

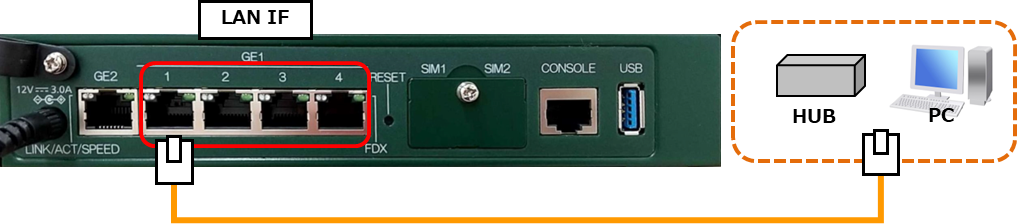

お客さまご用意のLANケーブルをLANポート(GE1)とお客さま機器に接続します。
-
LANポートはクロス/ストレート自動判別です。
対向装置（HUB、PC等）に関わらずストレートケーブル、クロスケーブルのどちらもご利用になれます。
ただし、Speed/duplexを固定指定される場合には自動判定の機能は利用できませんので、指定されたケーブルをご利用ください。 - 別途個別オプション利用の場合には、オーダに応じたポートへ接続下さい。
機器メーカー マニュアル
レンタルルータの安全なご利用のための説明を記載しています。
本文中の注意事項をご確認のうえ、正しくご使用ください。
「FITELnet F70/F71 ご利用にあたって」
※同梱の「FITELnet F70/F71 ご使用になる前に」を包含した内容となっております。
P7～ 安全上のご注意
梱包品一覧
梱包品については以下のマニュアルをご参照ください。
梱包品一覧は、機器メーカーのマニュアル「FITELnet F70/F71ご使用になる前に」の記載内容と一部異なる場合がありますが、本書の内容をご参照ください。
※サービスご解約の際は、「お使いになる前に」を除く梱包品一式をご返却頂く必要があります。
その他
お客様にて安全にご利用頂くために、適切な環境での設置・ご利用方法等お守り下さい。
詳細は機器メーカーのWebマニュアル「 FITELnet F70/F71 ご利用にあたって」をご参照ください。
開通できない場合
本手順にて開通できない場合は現地では以下の状況をご確認ください。
- レンタルルーターのWAN IF（GE2）とONUは同梱のケーブルで接続されているか
緩みやポートの指し間違えはないか - ONUは正しい回線のものに接続されているか
- ONUのランプは点灯しているか。点灯していない場合、電源は入っているか
- ONUの再起動を実施しても開通はできないか
- レンタルルーターの再起動を実施しても開通できないか
